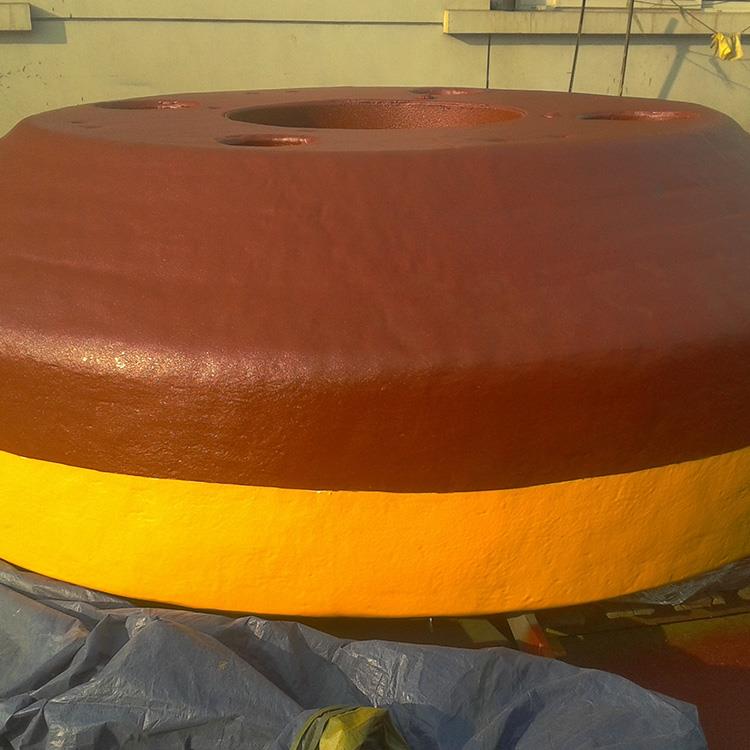

聚脲噴涂施工進程中會碰到各種各樣的問題，而呈現小孔是噴涂聚脲施工中比較常見的現象，主要是底材處理不到位引起的，底材沒有封閉噴涂時，反應熱導致潮氣或空氣膨脹，在涂層固化之前，氣體頂破涂層泄漏出來，然后構成小孔。

關于易呈現小孔的基面，每一道噴涂結束后，應馬上進行查看，關于少數的小孔，可在紙板上噴涂少數聚脲，在聚脲未凝膠前，敏捷用刮刀或美工刀將其刮補到小孔方位，并刮平，再整體噴涂一道進行覆蓋。

聚脲噴涂涂層的主控項目質量應滿意以下的規則。項目質量要求檢測辦法.正拉粘結強度（MPa） ≥2.0或底層損壞超.聲.波法檢測涂層厚度涂層厚度1（mm）均勻厚度應符合規劃要求。檢測的較小厚度值不應小于規劃厚度的百分之80在進行涂層正拉粘結強度檢測并損壞的部位用刀片垂直于底層割取20mm,20mm涂層試樣。將試樣外表整理潔凈，用卡尺測量涂層的厚度。

噴涂厚度：原則上采用超聲波測厚儀或拉拔點人工檢測的辦法，每孔梁檢測50處以上現場亦可結合拉拔實驗來判定噴涂厚度滿足規劃要求。

肉眼觀測應無明顯異物混入，如有異物影響防水層質量，則需要將異物混入部分的聚脲防水層墻出直到露出底涂部分，然后在底涂上涂刷層間粘結劑進行完好恢復。

肉眼觀測應無任何起泡、空鼓、開裂，如有上述現象，應將該處缺陷的3倍面積的聚脲防水層鏟除直到露出底部部分，然后在底涂上涂刷層間粘結劑后進行完好修復。
